Коллекторные шкафы Stout
Коллекторные шкафы Stout применяются для монтажа в них инженерных коммуникаций (коллектора систем отопления и водоснабжения, а также смесительные узлы и прочего оборудования). Заводом изготовителем предусмотрено два варианта (рис. 3.1):

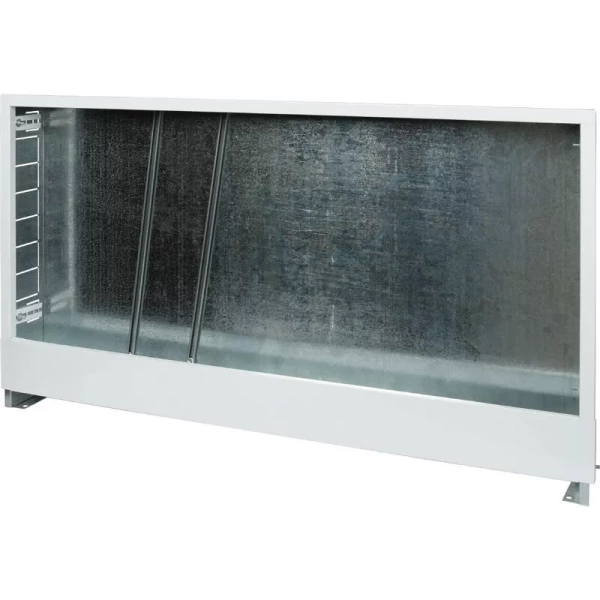

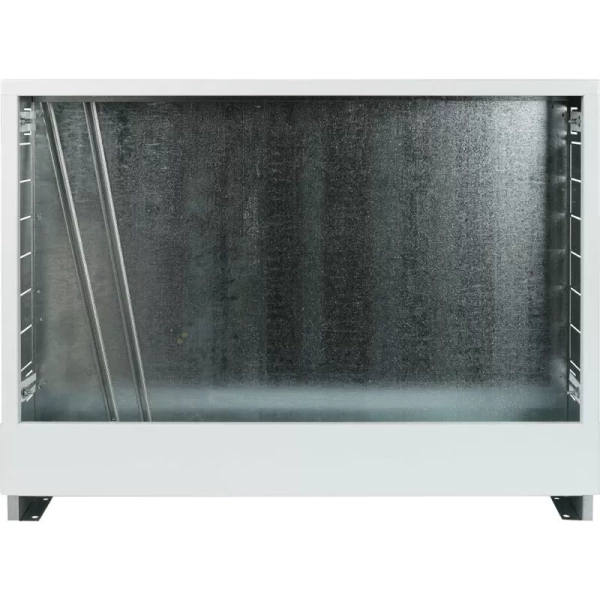

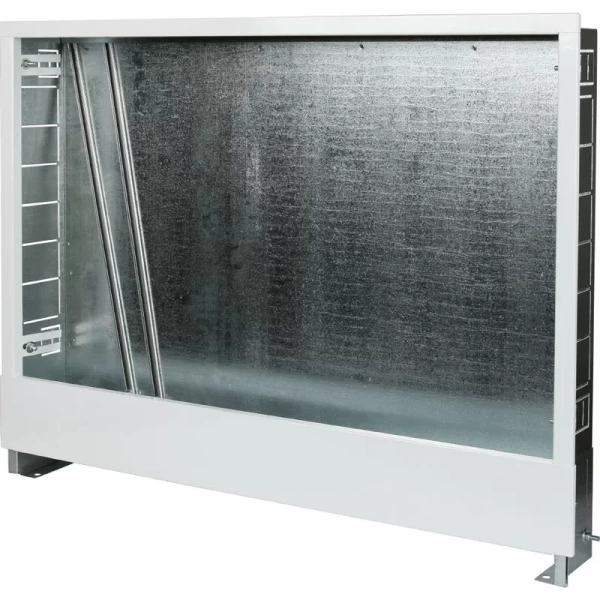

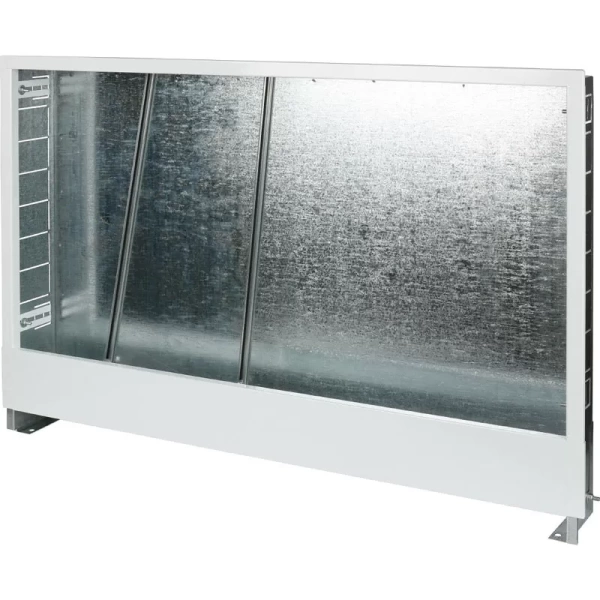

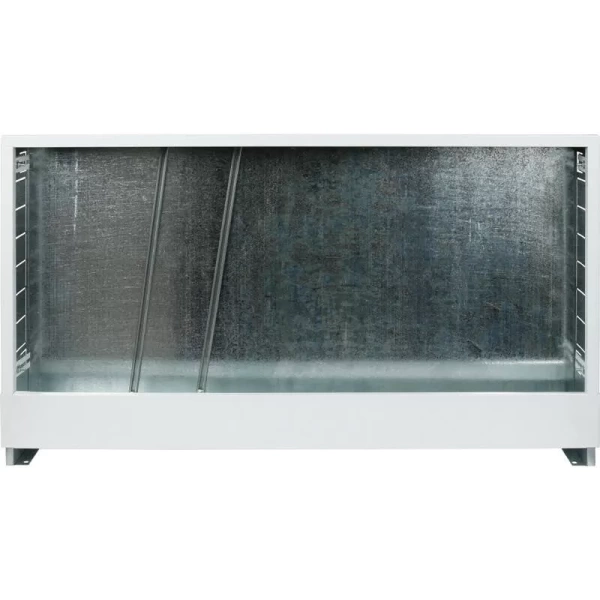

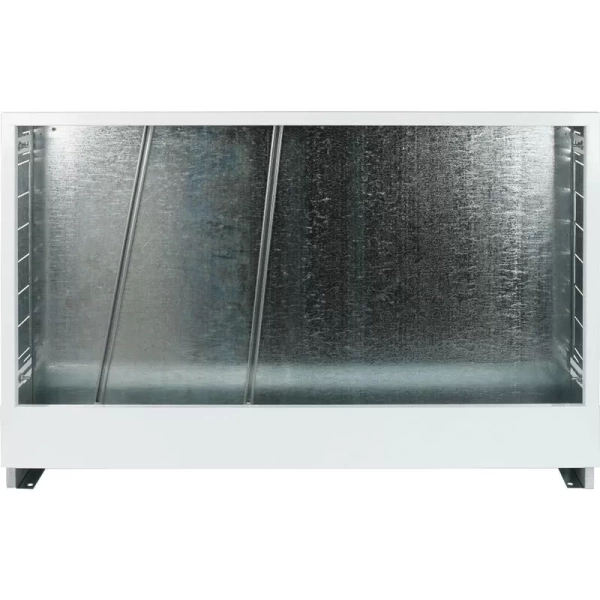

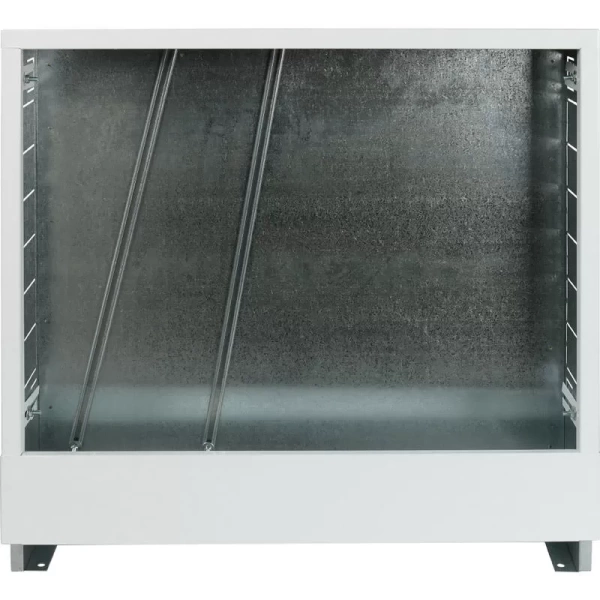

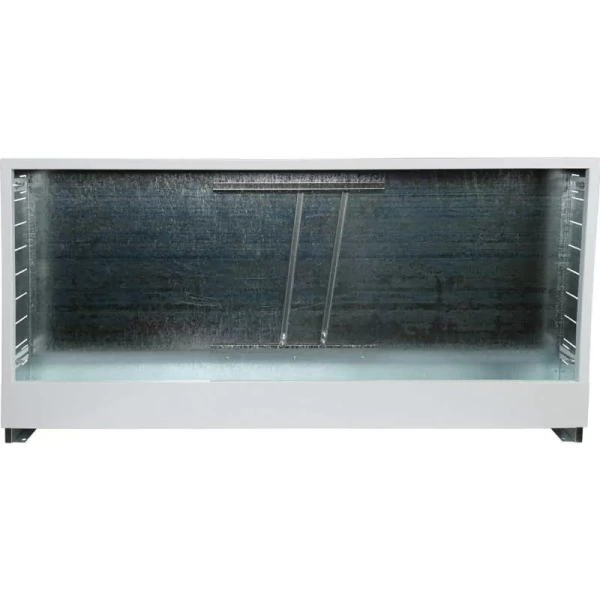

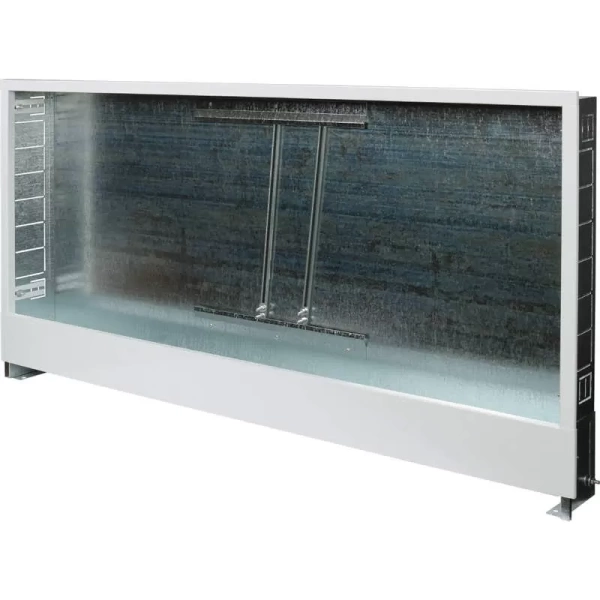

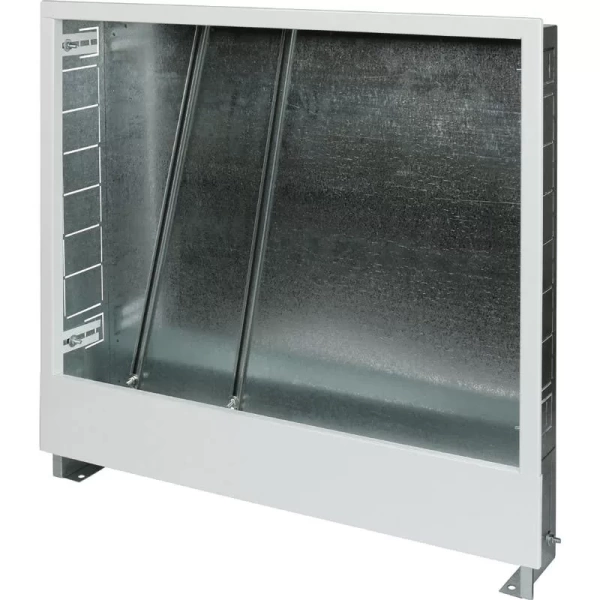

ШРВ - встраиваемый;

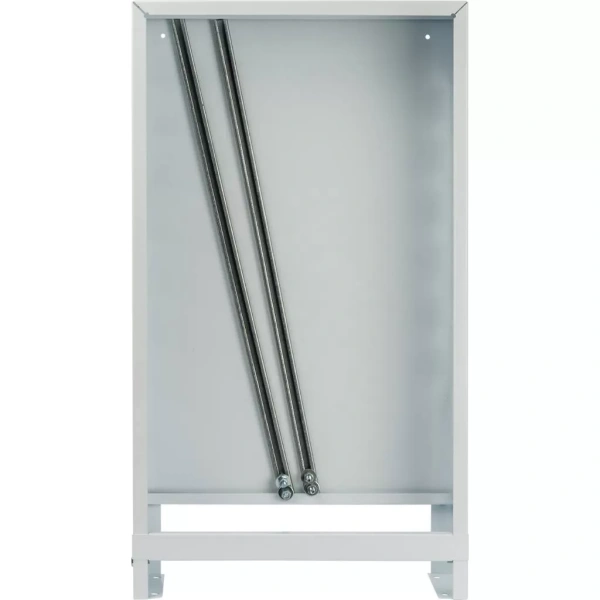

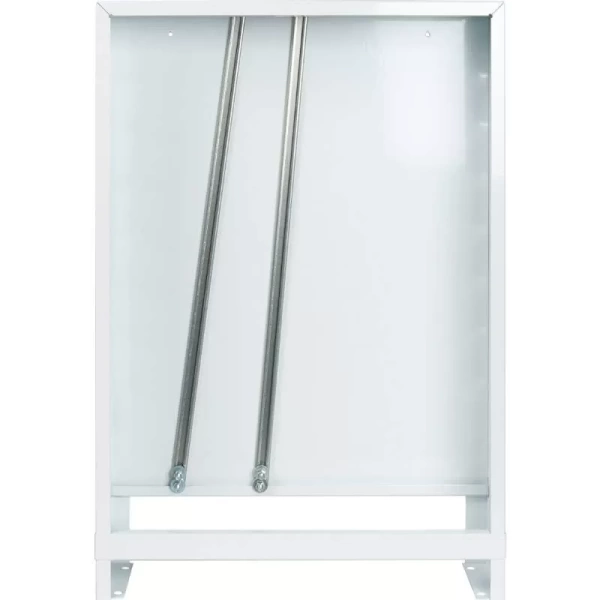

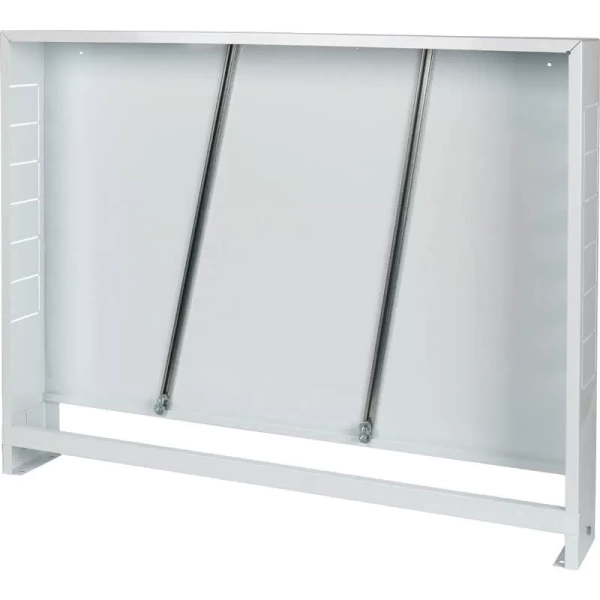

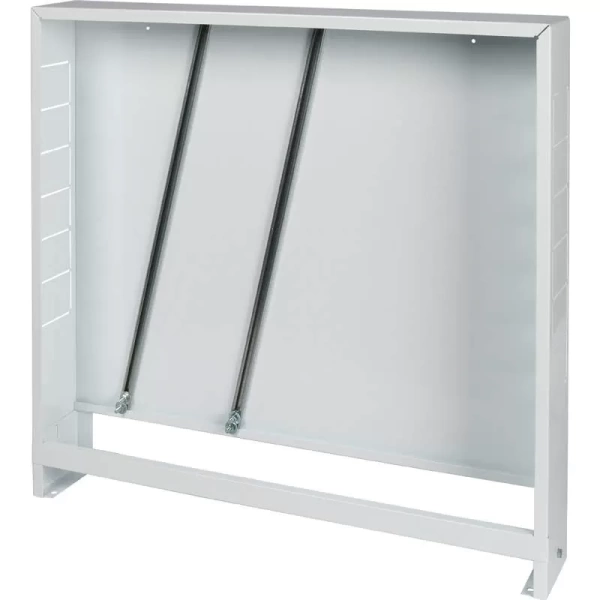

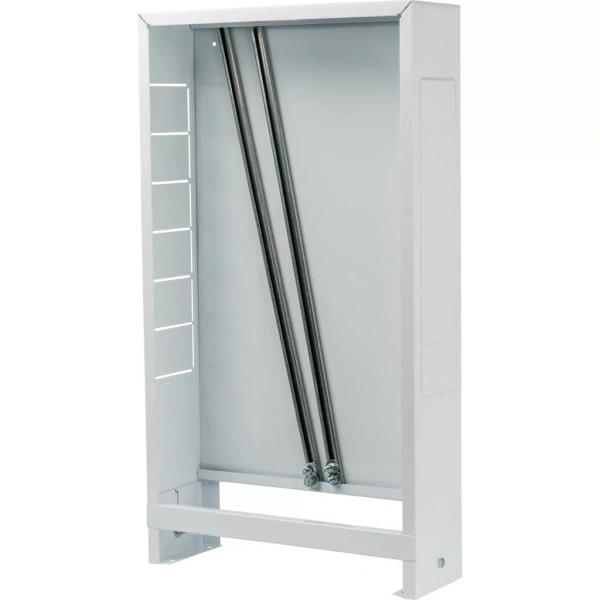

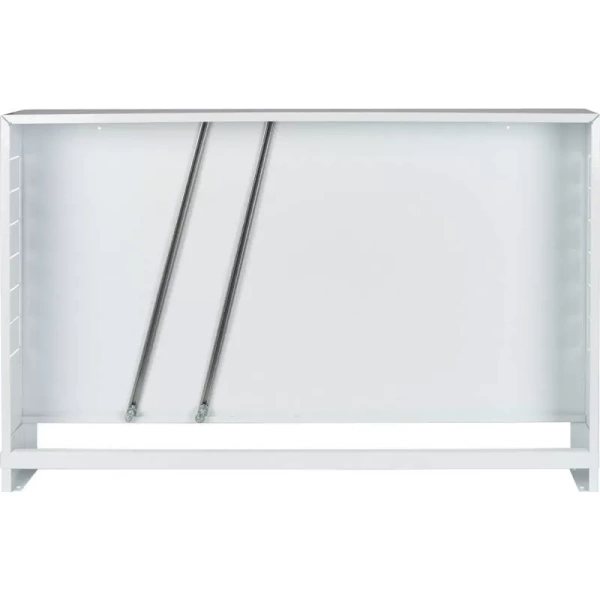

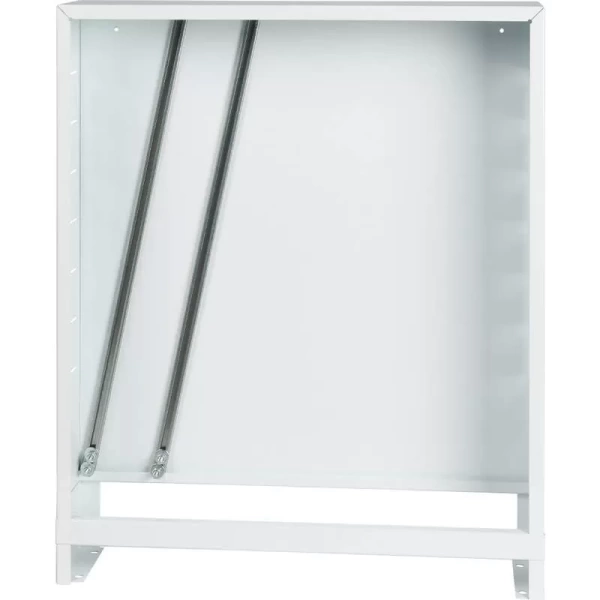

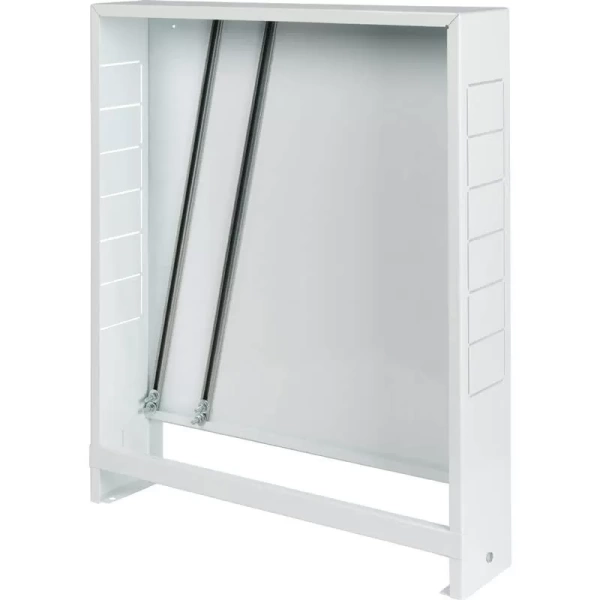

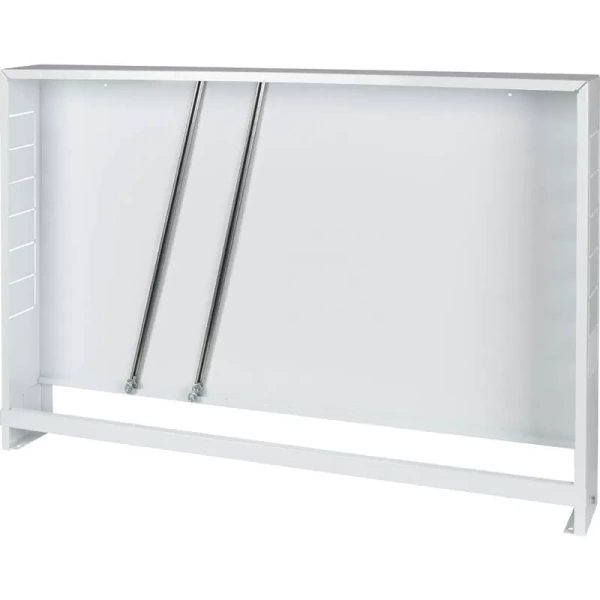

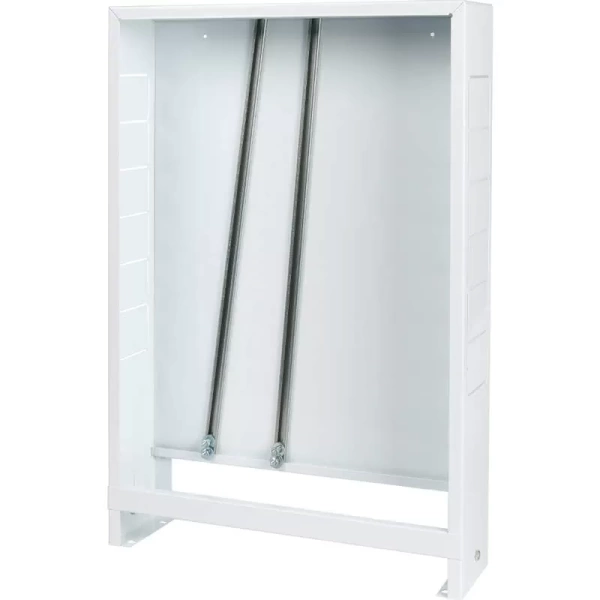

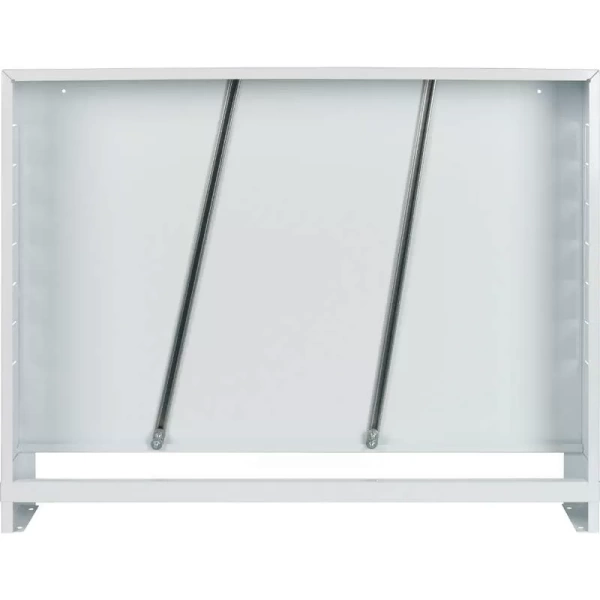

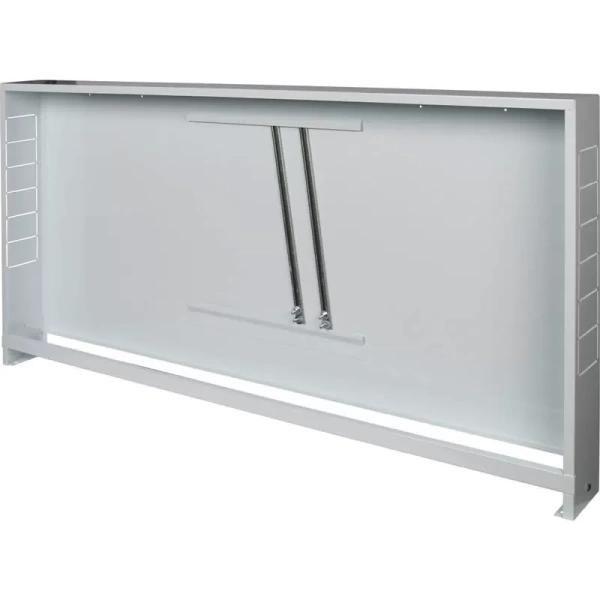

ШРН - наружный;
Шкафы изготовлены из стали и окрашены белой порошковой краской. В них на специальных монтажных планках устанавливается необходимое оборудование. Шкафы оборудованы замками для предотвращения несанкционированного доступа.
Примеры монтажа
Устройство:
Изготавливаются в двух вариантах, наружний и внутренний для установки в специальных нишах. По каждому типу предусмотрено 7 вариантов в зависимости от длины монтируемого оборудования. Устройство коллекторных шкафов показано на рис.3.3, а их конструктивные особенности приведены в табл. 3.2
Конструктивные особенности коллекторного шкафа Stout
| ШРН | ШРВ |
|---|---|
| Настенный (приставной). | Встраиваемый в строительные конструкции. |
| Материалы: Корпус и дверка - сталь листовая (черная). | Материалы: корпус - сталь листовая оцинкованная; дверка - сталь листовая (черная). |
| Окрашен (корпус и дверка) порошковой эмалью белого цвета (RAL9016) с предварительным нанесением фосфатной пленки. | Окрашен (только дверка и лицевая рамка) порошковой эмалью белого цвета (RAL9016) с предварительным нанесением фосфатной пленки. |
| Внутри шкафов установлены подвижные универсальные профильные крепежные рейки, позволяющие располагать оборудование в любом месте по высоте и ширине шкафа. | |
| В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в любом месте, удобном для подсоединения трубопроводов | |
| Шкаф имеет выдвижные ножки, регулируемые по высоте до 40 мм | Шкаф имеет выдвижные ножки, регулируемые по высоте до 90 мм, а выдвижная лицевая рамка позволяет изменять глубину установки со 125 мм до 195 мм. |
| Крепление шкафа к полу осуществляется через отверстия в ножках, а к стене - через отверстия в задней стенке. | Крепление шкафа к полу осуществляется через отверстия в ножках, а фиксация его в нише стены - за счет отгибных фиксаторов. |
| Дверки шкафов оснащены замком. | |
| В шкафах отсутствует дно для обеспечения подключения трубной разводки. | |
Рекомендации по монтажу и эксплуатации:
- Монтаж производится на стену или в специальную нишу.
- С боков оборудования необходимо удалить перфорированные элементы для пропуска трубопроводов систем отопления или водоснабжения.
- Высота коллекторного шкафа регулируется с помощью специальных ножек и уровня. После выставления в нужное положения, ножки фиксируются с помощью болта и гайки.
- При установки встраиваемого шкафа необходимо отрегулировать положение лицевой рамки в уровень со стеной помещения. Задняя рамка должна обязательно соприкасаться со стенкой в нише.
- Монтаж отопительного оборудования производится на специальные монтажные рейки, которые можно раздвинуть в зависимости от потребностей. Болты крепления на них могут передвигаться по вертикале.
- При эксплуатации шкаф необходимо защищать от всевозможных повреждений. На него запрещается ставить тяжелые предметы и тем более вставать ногами.
- Поверхность можно мыть и протирать . Запрещено использовать абразивные порошки.
- Максимальная температура эксплуатации коллекторного шкафа Stout 120C
